Bodenrahmen
Hochbelastbare Bodenrahmen für Wechselbehälter – entwickelt für maximale Stabilität, Langlebigkeit und Zuverlässigkeit unter härtesten Einsatzbedingungen.
Rahmen für Wechselbehälter in Pritschenbauweise der Klasse C
Bei unseren Pritschenrahmen handelt es sich um Bodengruppen, die speziell nach den Anforderungen der DIN EN 283/284 konstruiert wurden. Mit einem zulässigen Gesamtgewicht von 16 Tonnen bieten sie die optimale Basis für Ihre Transportlösungen.
Die Rahmen werden für die genormte Länge von 7.150 mm mit Stützbeinanbindung A1 und für die Längen 7.450 mm und 7.820 mm mit Stützbeinanbindung A2 aufgrund der geforderten Kippsicherheit gefertigt. Die Rahmenhöhe beträgt inkl. Boden 204 mm, die Breite 2.480 mm. Die Längen sind so ausgelegt, dass je 30 mm zur Anbringung der Stirn- und Heckwand verbleiben.
Die Pritschenrahmenkonstruktion ist für einen 27 mm starken Schichtholzboden ausgelegt. Nach DIN EN 283/284 entspricht die Belastbarkeit des Bodens dem geforderten Wert von 5460 kg Achslast.
Technische Spezifikationen:
Technische Daten
- Rahmenhöhe inkl. Boden: 204 mm (Standard) / 152 mm (Jumbo)
- Breite: 2.480 mm
- Längen: 7.150 mm (A1), 7.450 mm und 7.820 mm (A2)
- Belastbarkeit: 5460 kg Achslast
- Jumbo: Optimiertes Verhältnis von Gewicht und Festigkeit
Lieferumfang & Optionen
- Komplette Bodengruppe mit Eckbeschlägen
- Tragrohre und Pendelhaken
- Gegenlager und Fallsicherungen
- 7 Paar eingeschweißte Zurrmulden
- Greifkanten auf Wunsch
- Verfügbare Oberflächen: roh/gestrahlt, grundiert oder feuerverzinkt
- Auch für Schiebeplanen angepasst erhältlich
- Sonderausführungen nach Kundenwunsch möglich

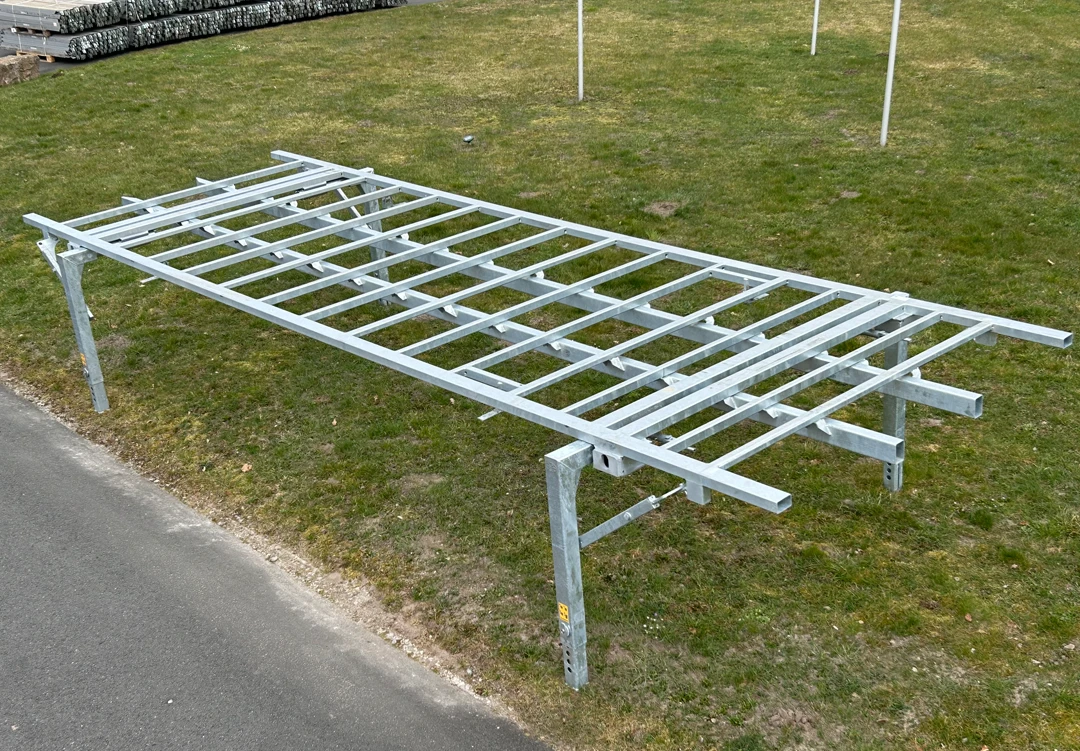

Rahmen für Wechselbehälter in Kofferbauweise der Klasse C
Unsere Kofferrahmen sind speziell nach den Anforderungen der DIN EN 283/284 als Bodengruppen für Kofferaufbauten in Plywood, Aluminium oder Stahl konzipiert. Mit einem zulässigen Gesamtgewicht von 16 Tonnen bieten sie eine solide Grundlage für anspruchsvolle Transportaufgaben.
Die Maße entsprechen der genormten Länge von 7.150 mm mit Stützbeinanbindung A1 und den Längen 7.450 mm und 7.820 mm mit Stützbeinanbindung A2 aufgrund der geforderten Kippsicherheit. Die Länge des Rahmens kann individuell gestaltet werden, indem die Längsträger und der Außenrahmen verkürzt werden und die hintere Quertraverse bauseits angebracht wird.
Die Rahmenbreite ist für 2.550 mm ausgelegt und die Rahmenhöhe beträgt 178 mm. Durch die stabile Konstruktion und den geringen Querträgerabstand genügt je nach verwendeter Holzqualität ein 21 mm bzw. 27 mm Holzboden.
Technische Daten
- Rahmenhöhe: 178 mm
- Rahmenbreite: 2.550 mm
- Standardlängen: 7.150 mm (A1), 7.450 mm, 7.820 mm (A2)
- Holzbodendicke je nach Qualität: 21 mm oder 27 mm
- Zulässiges Gesamtgewicht: 16 Tonnen
Lieferumfang
- Komplette Bodengruppe mit Eckbeschlägen
- Tragrohre und Pendelhaken
- Gegenlager
- Fallsicherungen
- Greifkanten auf Wunsch
Individuelle Bodenrahmen für Ihre Anforderungen
Kontaktieren Sie unsere Experten für eine umfassende Beratung zu Ihren spezifischen Anforderungen. Wir entwickeln gemeinsam mit Ihnen die optimale Lösung für Ihren Einsatzbereich.
